Réparation d’un flexible de direction assistée. ( 05.2009 )
|
un Clic sur chaque image permet de voir cette même image à une taille supérieure.. |

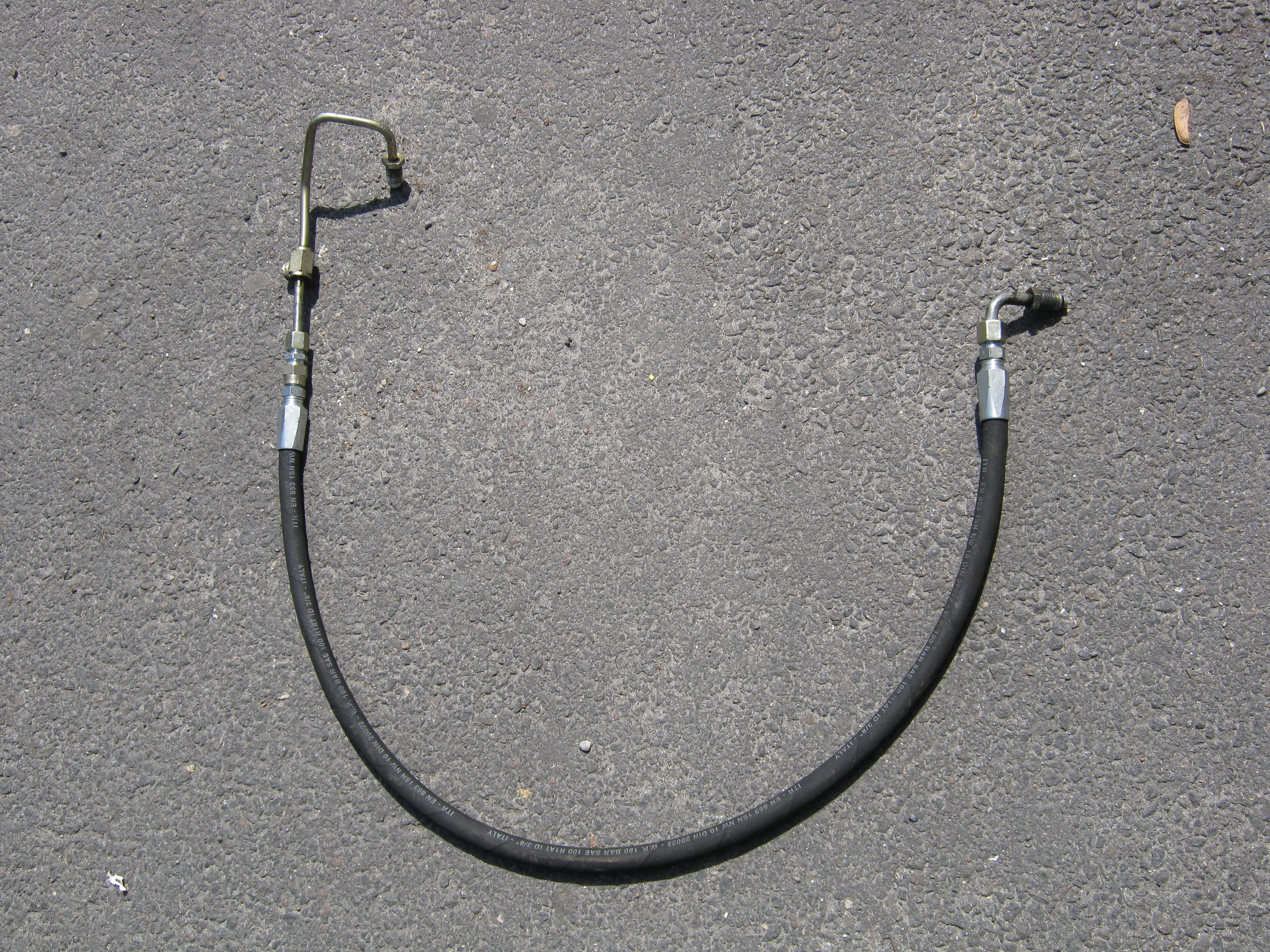

Voici le fameux flexible, sa forme est spéciale et spécifique aux 505 V6 et Turbo Injection avec direction assistée asservie à la vitesse.
|
Le Matériel |
|||||
|
1,10 m de tuyau hydraulique SAE 100 tressé 3/8 180 bars.
|
1 écrou à raccord bicône 8 mm 1 écrou à raccord bicône 10 mm
|
2 jupes de sertissage à visser 10 mm
|
raccord réutilisable Mâle 10 mm
|
1 raccord réutilisable femelle à écrou tournant 10 mm
|
1 raccord réducteur URL 1008V 8mmx10mm.
|
|
Préparation du flexible |
Dénuder chaque extrémité du tuyau jusqu’à la tresse, et ce sur 3cm de long. |
Visser sans forcer une jupe de sertissage (sens anti-horaire) à chaque extrémité du tuyau. |
Visser sans forcer les raccords réutilisables dans les jupes de sertissage. (utiliser un étau). |
|
|
Préparation des tubes. |
Couper les extrémités du flexible d’origine au ras des sertissages. |
Enfiler l’écrou et l’olive de 10 mm sur le tube côté pompe, sertir avec le raccord réducteur, puis dévisser. |
Enfiler l’écrou et l’olive de 8mm sur le tube côté crémaillère, sertir avec le raccord réducteur, puis dévisser. |
|
|
|
|
|
|
|
|
Assemblage. |
Visser le tube se raccordant à la pompe sur le raccord réutilisable Mâle 10 mm. |
Visser le raccord réducteur sur le raccord réutilisable femelle à écrou tournant 10 mm. |
Visser le tube se raccordant à la crémaillère sur le raccord réducteur. |
|
|
|
|
|
|
|
Il ne reste plus qu'à remonter l’ensemble sur le véhicule.
Avant Après
Merci à JF G pour m'avoir envoyé ses photos afin d'en faire profiter tous les possesseurs de 505 ( cette opération a été réalisé sur une 505 V6 ( direction assistée asservie à la vitesse)
