Photos de la 505V6 Automatique de mon frère.
| un Clic sur chaque image permet de voir cette même image à une taille supérieure.. |
Démontage du Moteur V6 pour expertise.......
Avant Après ( plus de 3 jours de travail tout de même )

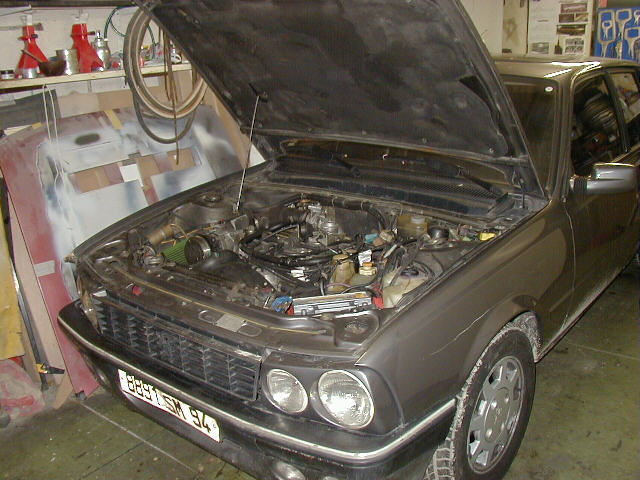

Prises de photos souvenirs (162379 Kms au compteur )
Démontage du vase d'expansion et du cache culbuteurs coté droit car le bruit suspect semble venir de là..
Après démontage de ce cache, rien de spécial à signaler, je décide d'aller voir du coté des coussinets de bielles....
Mais il faut d'abord démonter le radiateur, le compresseur de climatisation, la pompe de direction assistée..., Bref préparer à sortir le moteur
Les morceaux démontés sont stockés dans le coffre de la 505.
Démontage de la pompe d'assistance de direction et stockage à l'emplacement de la batterie.
Démontage des 2 conduits d'échappements.

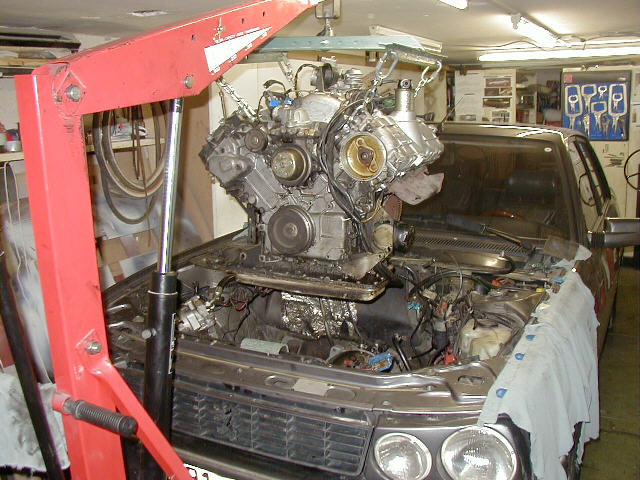

Suite du démontage, il ne reste plus qu'a démonter le conduit d'échappement droit , dé-câbler le faisceau moteur et sortir le moteur
Le compartiment moteur vide et l'état du moteur à sa sortie
Maintenant que le moteur et sorti, petit nettoyage à l'essence avant d'ouvrir les entrailles
Fabrication d'une patte pour bloquer le volant moteur
Démontage des pipes d'admission.
Démontage de la pompe à eau et de ses conduits et durites
Démontage du support de pompe de direction assistée, du faisceau électrique moteur.
Démontage du carter d'huile
Tentative de desserrage du l'écrou du vilebrequin
Nouvelle tentative de desserrage du l'écrou du vilebrequin et démontage de la poulie moteur
Démontage du support de tête de DELCO ( le joint spy est bon à changer )
Démontage du convertisseur hydraulique (c'est une boite automatique )., du volant moteur
Démontage du carter d'huile et d'un bas moteur
Démontage des chapeaux des bielles afin de vérifier l'état des coussinets..
Démontage des brides du vilebrequin
Démontage des chaînes de distribution
Démontage de la pompe à huile à engrenage
Démontage du flasque d'étanchéité du vilebrequin ( encore un joint spy à changer )
Sorti du vilebrequin...( belle bête.... )
Stockage des pièces sur un plan de travail...
Photos de coussinets des bielles et du vilebrequin
Stockage et mise à l'abri des poussières avant la suite...
